一文參透分佈式存儲系統 Ceph 的架構設計、集羣搭建

1. Ceph 概述

1.1 背景

Ceph 是一個去中心化的分佈式存儲系統， 提供較好的性能、可靠性和可擴展性。Ceph 項目最早起源於 Sage 就讀博士期間的工作（最早的成果於 2004 年發表），並隨後貢獻給開源社區， 遵循 LGPL 協議（LESSER GENERAL PUBLIC LICENSE 的簡寫，中文譯爲 “較寬鬆公共許可證”）。在經過了數年的發展之後，目前已得到衆多雲計算廠商（OpenStack、CloudStack、OpenNebula、Hadoop）的支持並被廣泛應用。

1.2 介紹

Ceph 是一個可靠、自動重均衡、自動恢復的分佈式存儲系統，根據場景劃分可以將 Ceph 分爲三大塊，分別是對象存儲、塊設備和文件系統服務。

Ceph 的主要優點是分佈式存儲，在存儲每一個數據時，都會通過計算得出該數據存儲的位置，儘量將數據分佈均衡，不存在傳統的單點故障的問題，可以水平擴展。

Ceph 存儲集羣至少需要一個 Ceph Monitor 和兩個 OSD 守護進程。而運行 Ceph 文件系統客戶端時，則必須要有元數據服務器（Metadata Server）。

1.3 特點

Ceph 適合跨集羣的小文件存儲， 擁有以下特點：

1.4 分佈式存儲系統橫縱對比

lWwyOH

2. Ceph 架構設計

2.1 Ceph 整體設計

2.2 邏輯架構

2.3 Ceph 專業術語

3. Ceph 集羣部署配置

3.1 部署結構

虛擬機創建三臺服務器，CENTOS 版本爲 7.6， IP 網段 192.168.116.0/24。三臺主機名稱爲：

3.2 系統配置

系統配置工作， 三臺節點依次執行：

  1. 修改主機名稱 [root@CENTOS7-1 ~]# vi /etc/hostname

    CENTOS7-1

  2. 編輯 hosts 文件

    192.168.116.141 CENTOS7-1
192.168.116.142 CENTOS7-2
192.168.116.143 CENTOS7-3

  3. 注意， 這裏面的主機名稱要和節點名稱保持一致， 否則安裝的時候會出現問題

  1. 修改 yum 源 vi /etc/yum.repos.d/ceph.repo， 爲避免網速過慢問題， 這裏採用的是清華鏡像源：

    [Ceph]
name=Ceph packages for $basearch
baseurl=https://mirrors.tuna.tsinghua.edu.cn/ceph/rpm-mimic/el7/x86_64/
enabled=1
gpgcheck=1
type=rpm-md
gpgkey=https://download.ceph.com/keys/release.asc
[Ceph-noarch]
name=Ceph noarch packages
# 官方源
#baseurl=http://download.ceph.com/rpm-mimic/el7/noarch
# 清華源
baseurl=https://mirrors.tuna.tsinghua.edu.cn/ceph/rpm-mimic/el7/noarch/
enabled=1
gpgcheck=1
type=rpm-md
gpgkey=https://download.ceph.com/keys/release.asc
[ceph-source]
name=Ceph source packages
baseurl=https://mirrors.tuna.tsinghua.edu.cn/ceph/rpm-mimic/el7/SRPMS/
enabled=1
gpgcheck=1
type=rpm-md
gpgkey=https://download.ceph.com/keys/release.asc

  2. 安裝 ceph 與 ceph-deploy 組件

    yum update && yum -y install ceph ceph-deploy

    安裝完成， 如果執行 ceph-deploy 出現 ImportError: No module named pkg_resources

    安裝 python2-pip：yum -y install python2-pip

    yum install epel-release -y

  3. 安裝 NTP 時間同步工具

    yum install ntp ntpdate ntp-doc -y

    確保時區是正確， 設置開機啓動：

    systemctl enable ntpd

    並將時間每隔 1 小時自動校準同步。編輯 vi /etc/rc.d/rc.local 追加：

    /usr/sbin/ntpdate ntp1.aliyun.com > /dev/null 2>&1; /sbin/hwclock -w

    配置定時任務，執行 crontab -e 加入：

    0 */1 * * * ntpdate ntp1.aliyun.com > /dev/null 2>&1; /sbin/hwclock -w

3.3 免密碼 SSH 登陸

  1. 官方建議不用系統內置用戶， 創建名爲 ceph_user 用戶， 密碼也設爲 ceph_user：

    useradd -d /home/ceph_user -m ceph_user
passwd ceph_user

  2. 設置 sudo 權限

    echo "ceph_user ALL = (root) NOPASSWD:ALL" | sudo tee /etc/sudoers.d/ceph_user
sudo chmod 0440 /etc/sudoers.d/ceph_user

    1、2 兩個步驟依次在三臺機器上執行。

    接下來在主節點， 繼續執行：

  3. 生成密鑰：

    切換用戶：su ceph_user

    執行 ssh-keygen，一直按默認提示點擊生成 RSA 密鑰信息。

  4. 分發密鑰至各機器節點

    ssh-copy-id ceph_user@CENTOS7-1
ssh-copy-id ceph_user@CENTOS7-2
ssh-copy-id ceph_user@CENTOS7-3

  5. 修改管理節點上的 ~/.ssh/config 文件， 簡化 SSH 遠程連接時的輸入信息：

    管理節點是會有 root 和 ceph_user 多個用戶， ssh 遠程連接默認會以當前用戶身份進行登陸，

    如果我們是 root 身份進行遠程連接， 還是需要輸入密碼， 我們想簡化， 該怎麼處理？

    切換 root 身份，

    su root

    修改～/.ssh/config 文件

    Host CENTOS7-1
   Hostname CENTOS7-1
   User ceph_user
Host CENTOS7-2
   Hostname CENTOS7-2
   User ceph_user
Host CENTOS7-3
   Hostname CENTOS7-3
   User ceph_user

    注意修改文件權限， 不能採用 777 最大權限：

    chmod 600 ~/.ssh/config

    進行 ssh 遠程連接時， Host 的主機名稱是區分大小寫的， 所以要注意配置文件的主機名稱。

  6. 開放端口， 非生產環境， 可以直接禁用防火牆：

    systemctl stop firewalld.service
systemctl disable firewalld.service

  7. SELINUX 設置

    SELinux 設爲禁用：

    setenforce 0

    永久生效：編輯 vi /etc/selinux/config 修改：

    SELINUX=disabled

3.4 集羣搭建配置

採用 root 身份進行安裝

  1. 在管理節點創建集羣配置目錄，cd /usr/local：

    mkdir ceph-cluster
cd ceph-cluster

    注意：此目錄作爲 ceph 操作命令的基準目錄， 會存儲處理配置信息。

  2. 創建集羣， 包含三臺機器節點：

    ceph-deploy new CENTOS7-1  CENTOS7-2 CENTOS7-3

  3. 創建成功後， 會生一個配置文件。

    如果接下來集羣的安裝配置出現問題， 可以執行以下命令清除， 再重新安裝：

    ceph-deploy purge CENTOS7-1  CENTOS7-2 CENTOS7-3
ceph-deploy purgedata CENTOS7-1  CENTOS7-2 CENTOS7-3
ceph-deploy forgetkeys

    將三臺節點的 mon 信息也刪除

    rm -rf /var/run/ceph/

  4. 修改配置文件， 有些配置後面需用到：

    vi /usr/local/ceph-cluster/ceph.conf

    加入：

    [global]
# 公網網絡
public network = 192.168.116.0/24
# 設置pool池默認分配數量 默認副本數爲3
osd pool default size = 2
# 容忍更多的時鐘誤差
mon clock drift allowed = 2
mon clock drift warn backoff = 30
# 允許刪除pool
mon_allow_pool_delete = true
[mgr]
# 開啓WEB儀表盤
mgr modules = dashboard

    第一項爲副本數， 設爲 2 份。

    第二項爲對外 IP 訪問網段，注意根據實際 IP 修改網段。

    第三、四項爲允許一定時間的漂移誤差。

  5. 執行安裝：

    ceph-deploy install  CENTOS7-1  CENTOS7-2 CENTOS7-3

    如果出現錯誤：

    ceph_deploy][ERROR ] RuntimeError: Failed to execute command: ceph --version

    可以在各節點上單獨進行安裝：

    yum -y install ceph

    如果沒有倉庫文件 ceph.repo， 按上面的步驟手工創建。

  6. 初始 monitor 信息：

    ceph-deploy mon create-initial
## ceph-deploy --overwrite-conf mon create-initial

    執行完成後， 會生成以下文件：

  7. 同步管理信息：

    下發配置文件和管理信息至各節點：

    ceph-deploy admin  CENTOS7-1  CENTOS7-2 CENTOS7-3

  8. 安裝 mgr (管理守護進程)， 大於 12.x 版本需安裝， 我們裝的是最新版，需執行：

    ceph-deploy mgr create CENTOS7-1  CENTOS7-2 CENTOS7-3

  9. 安裝 OSD (對象存儲設備)

    注意：新版本的 OSD 沒有 prepare 與 activate 命令。

    這裏需要新的硬盤作爲 OSD 存儲設備， 關閉虛擬機， 增加一塊硬盤， 不用格式化。

重啓， fdisk -l 查看新磁盤名稱：

執行創建 OSD 命令：

ceph-deploy osd create --data /dev/sdb CENTOS7-2

三臺節點都需分別依次執行。

ceph-deploy gatherkeys CENTOS7-1
  1. 驗證節點：

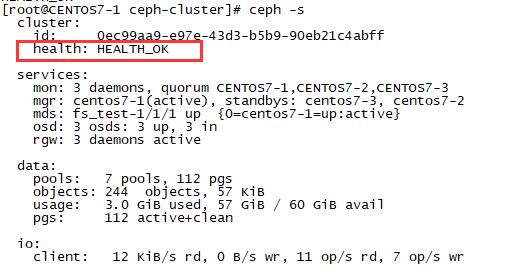

輸入 ceph health 或 ceph -s 查看， 出現 HEALTH_OK 代表正常。 ![](https://mmbiz.qpic.cn/mmbiz_png/dkwuWwLoRK9bccsRMoAkibfQ9zPJFUq7H66oiaSwo6MtHFic7nFianAricfhjsSAvPiaTCaA5LLIppxNtuT2s2IxDQfg/640?wx_fmt=png&wxfrom=5&wx_lazy=1&wx_co=1)

通過虛擬機啓動，如果出現錯誤:

[root@CENTOS7-1 ~]# ceph -s
  cluster:
    id:     0ec99aa9-e97e-43d3-b5b9-90eb21c4abff
    health: HEALTH_WARN
            1 filesystem is degraded
            1 osds down
            1 host (1 osds) down
            Reduced data availability: 41 pgs inactive
            Degraded data redundancy: 134/268 objects degraded (50.000%), 22 pgs degraded, 87 pgs undersized
            39 slow ops, oldest one blocked for 2286 sec, daemons [osd.0,mon.CENTOS7-2,mon.CENTOS7-3] have slow ops.
            clock skew detected on mon.CENTOS7-2, mon.CENTOS7-3
  services:
    mon: 3 daemons, quorum CENTOS7-1,CENTOS7-2,CENTOS7-3
    mgr: centos7-1(active), standbys: centos7-3, centos7-2
    mds: fs_test-1/1/1 up  {0=centos7-1=up:replay}
    osd: 3 osds: 1 up, 2 in
  data:
    pools:   9 pools, 128 pgs
    objects: 134  objects, 64 KiB
    usage:   1.0 GiB used, 19 GiB / 20 GiB avail
    pgs:     32.031% pgs unknown
             134/268 objects degraded (50.000%)
             65 active+undersized
             41 unknown
             22 active+undersized+degraded

在各節點執行命令，確保時間同步一致:

ntpdate ntp1.aliyun.com

3.5 安裝管理後臺

  1. 開啓 dashboard 模塊

    ceph mgr module enable dashboard

  2. 生成簽名

    ceph dashboard create-self-signed-cert

  3. 創建目錄

    mkdir mgr-dashboard

    [root@CENTOS7-1 mgr-dashboard]# pwd
/usr/local/ceph-cluster/mgr-dashboard

  4. 生成密鑰對

    cd  /usr/local/ceph-cluster/mgr-dashboard
    openssl req -new -nodes -x509   -subj "/O=IT/CN=ceph-mgr-dashboard" -days 3650   -keyout dashboard.key -out dashboard.crt -extensions v3_ca
    [root@CENTOS7-1 mgr-dashboard]# ll
total 8
-rw-rw-r-- 1 ceph_user ceph_user 1155 Jul 14 02:26 dashboard.crt
-rw-rw-r-- 1 ceph_user ceph_user 1704 Jul 14 02:26 dashboard.key

  5. 啓動 dashboard

    ceph mgr module disable dashboard
ceph mgr module enable dashboard

  6. 設置 IP 與 PORT

    ceph config set mgr mgr/dashboard/server_addr 192.168.116.141
ceph config set mgr mgr/dashboard/server_port 18843

  7. 關閉 HTTPS

    ceph config set mgr mgr/dashboard/ssl false

  8. 查看服務信息

    [root@CENTOS7-1 ceph-cluster]# ceph mgr services
{
    "dashboard": "http://192.168.116.142:18843/"
}

  9. 設置管理用戶與密碼

    ceph dashboard set-login-credentials admin admin

  10. 訪問

3.6 創建 Cephfs

集羣創建完後， 默認沒有文件系統， 我們創建一個 Cephfs 可以支持對外訪問的文件系統。

ceph-deploy --overwrite-conf mds create CENTOS7-1 CENTOS7-2 CENTOS7-3

  1. 創建兩個存儲池，執行兩條命令：

    ceph osd pool create cephfs_data 128
ceph osd pool create cephfs_metadata 64

    少於 5 個 OSD 可把 pg_num 設置爲 128

    OSD 數量在 5 到 10，可以設置 pg_num 爲 512

    OSD 數量在 10 到 50，可以設置 pg_num 爲 4096

    OSD 數量大於 50，需要計算 pg_num 的值

    通過下面命令可以列出當前創建的存儲池：

    ceph osd lspools

  2. 創建 fs, 名稱爲 fs_test:

    ceph fs new fs_test cephfs_metadata cephfs_data

  3. 狀態查看， 以下信息代表正常：

    [root@CENTOS7-1 mgr-dashboard]# ceph fs ls
name: fs_test, metadata pool: cephfs_metadata, data pools: [cephfs_data ]
[root@CENTOS7-1 mgr-dashboard]# ceph mds stat
fs_test-1/1/1 up  {0=centos7-1=up:active}

    附：如果創建錯誤， 需要刪除， 執行：

    ceph fs rm fs_test --yes-i-really-mean-it
ceph osd pool delete cephfs_data cephfs_data  --yes-i-really-really-mean-it

    確保在 ceph.conf 中開啓以下配置：

    [mon]
mon allow pool delete = true

  4. 採用 fuse 掛載

    先確定 ceph-fuse 命令能執行， 如果沒有， 則安裝：



yum -y install ceph-fuse

  5. 創建掛載目錄

    mkdir -p /usr/local/cephfs_directory

  6. 掛載 cephfs

    [root@node3 ~]# ceph-fuse -k /etc/ceph/ceph.client.admin.keyring -m 192.168.116.141:6789 /usr/local/cephfs_directory
ceph-fuse[6687]: starting ceph client
2019-07-14 21:39:09.644181 7fa5be56e040 -1 init, newargv = 0x7fa5c940b500 newargc=9
ceph-fuse[6687]: starting fuse

  7. 查看磁盤掛載信息

    [root@CENTOS7-1 mgr-dashboard]# df -h
Filesystem               Size  Used Avail Use% Mounted on
/dev/mapper/centos-root   38G  3.0G   35G   8% /
devtmpfs                 1.9G     0  1.9G   0% /dev
tmpfs                    1.9G     0  1.9G   0% /dev/shm
tmpfs                    1.9G   20M  1.9G   2% /run
tmpfs                    1.9G     0  1.9G   0% /sys/fs/cgroup
/dev/sda1                197M  167M   31M  85% /boot
tmpfs                    378M     0  378M   0% /run/user/0
tmpfs                    1.9G   24K  1.9G   1% /var/lib/ceph/osd/ceph-0
ceph-fuse                 27G     0   27G   0% /usr/local/cephfs_directory
tmpfs                    378M     0  378M   0% /run/user/1000

    /usr/local/cephfs_directory 目錄已成功掛載。

3.7 客戶端連接驗證 (Rados Java)

  1. 安裝好 JDK、GIT 和 MAVEN。

  2. 下載 rados java 客戶端源碼

    git clone https://github.com/ceph/rados-java.git

    下載目錄位置：

    [root@CENTOS7-1 rados-java]# pwd
/usr/local/sources/rados-java

  3. 執行 MAVEN 安裝，忽略測試用例：

    [root@CENTOS7-1 rados-java]# mvn install -Dmaven.test.skip=true

    生成 jar 包， rados-0.7.0.jar

    [root@CENTOS7-1 target]# ll
總用量 104
drwxr-xr-x 3 root root     17 8月  11 18:32 classes
drwxr-xr-x 2 root root     27 8月  11 18:32 dependencies
drwxr-xr-x 3 root root     25 8月  11 18:32 generated-sources
drwxr-xr-x 2 root root     28 8月  11 18:32 maven-archiver
drwxr-xr-x 3 root root     35 8月  11 18:32 maven-status
-rw-r--r-- 1 root root 105701 8月  11 18:32 rados-0.7.0.jar

  4. 創建軟鏈接， 加入 CLASSPATH

    ln -s /usr/local/sources/rados-java/target/rados-0.7.0.jar /opt/jdk1.8.0_301/jre/lib/ext/rados-0.7.0.jar

    安裝 jna

    yum -y install jna

    創建軟鏈接

    ln -s /usr/share/java/jna.jar /opt/jdk1.8.0_301/jre/lib/ext/jna.jar

    查看

    [root@CENTOS7-1 target]# ll /opt/jdk1.8.0_301/jre/lib/ext/jna.jar
lrwxrwxrwx 1 root root 23 8月  11 19:00 /opt/jdk1.8.0_301/jre/lib/ext/jna.jar -> /usr/share/java/jna.jar
    [root@CENTOS7-1 target]# ll /opt/jdk1.8.0_301/jre/lib/ext/jna.jar
lrwxrwxrwx 1 root root 23 8月  11 19:00 /opt/jdk1.8.0_301/jre/lib/ext/jna.jar -> /usr/share/java/jna.jar

  5. 創建 JAVA 測試類

    CephClient 類，注意， 最新版 0.6 的異常處理包位置已發生變化。

    import com.ceph.rados.Rados;
import com.ceph.rados.exceptions.*;
import java.io.File;
public class CephClient {
        public static void main (String args[]){
                try {
                        Rados cluster = new Rados("admin");
                        System.out.println("Created cluster handle.");
                        File f = new File("/etc/ceph/ceph.conf");
                        cluster.confReadFile(f);
                        System.out.println("Read the configuration file.");
                        cluster.connect();
                        System.out.println("Connected to the cluster.");
                } catch (RadosException e) {
                        System.out.println(e.getMessage() + ": " + e.getReturnValue());
                }
        }
}

  6. 運行驗證

    需要在 linux 環境下運行，且要在 client 節點。

    編譯並運行：

    [root@CENTOS7-1 sources]# javac CephClient.java
[root@CENTOS7-1 sources]# java CephClient
Created cluster handle.
Read the configuration file.
Connected to the cluster.

  7. 成功與 ceph 建立連接。

    注意：如果 java 和 javac 版本不同，可以使用 rpm -qa |grep java 進行查找， rpm -e --nodeps jdk 進行刪除，source /etc/profile 進行生效

    jdk 的位數爲 64 位
