降本提效！註冊中心在螞蟻集團的蛻變之路

文｜林育智（花名：源三 )

螞蟻集團高級專家

專注微服務 / 服務發現相關領域

校對｜李旭東

引 言

服務發現是構建分佈式系統的最重要的依賴之一， 在螞蟻集團承擔該職責的是註冊中心和 Antvip，其中註冊中心提供機房內的服務發現能力，Antvip 提供跨機房的服務發現能力。

本文討論的重點是註冊中心和多集羣部署形態（IDC 維度），集羣和集羣之間不涉及到數據同步。

PART. 1

背 景

回顧註冊中心在螞蟻集團的演進，大概起始於 2007/2008 年，至今演進超過 13 年。時至今日，無論是業務形態還是自身的能力都發生了巨大的變化。

簡單回顧一下注冊中心的歷代發展：

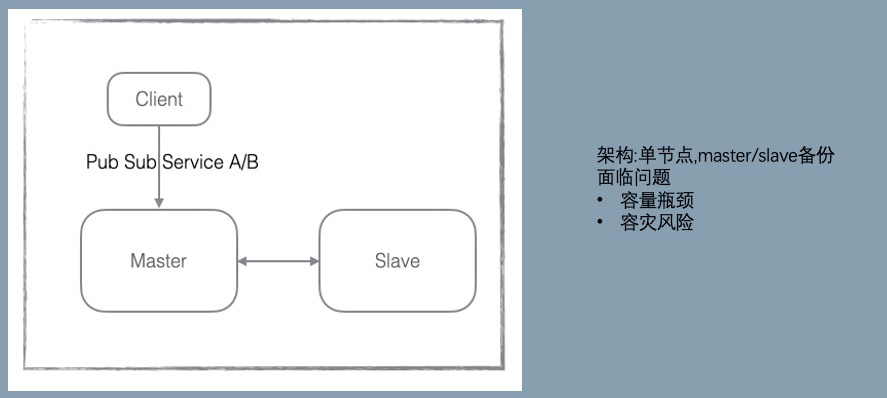

V1：引進淘寶的 configserver

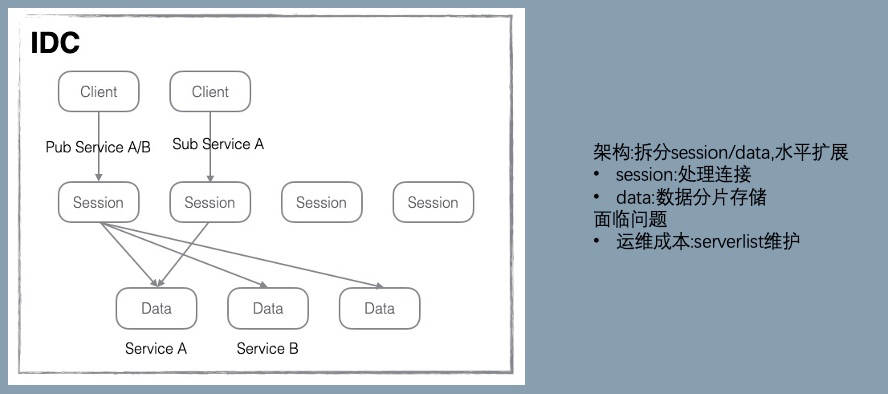

V2：橫向擴展

從這個版本開始，螞蟻和阿里開始獨立的演進，最主要的差異點是在數據存儲的方向選擇上。螞蟻選擇了橫向擴展，數據分片存儲。阿里選擇了縱向擴展，加大 data 節點的內存規格。

這個選擇影響到若干年後的 SOFARegistry 和 Nacos 的存儲架構。

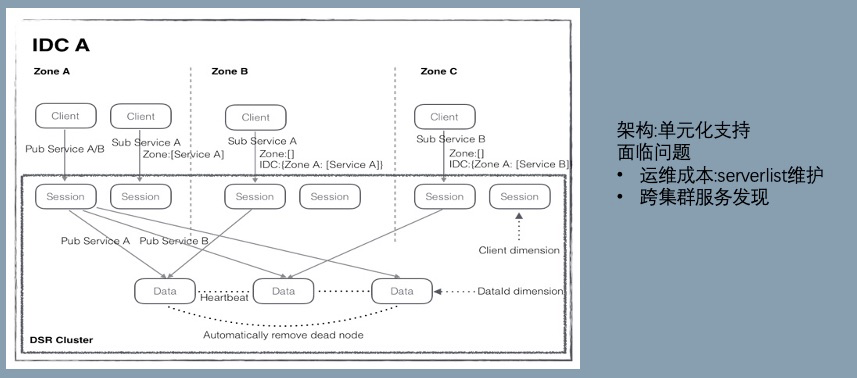

V3 / V4：LDC 支持和容災

V3 支持 LDC 單元化。

V4 增加了決策機制和運行時列表，解決了單機宕機時需要人工介入處理的問題，一定程度上提升高可用和減少運維成本。

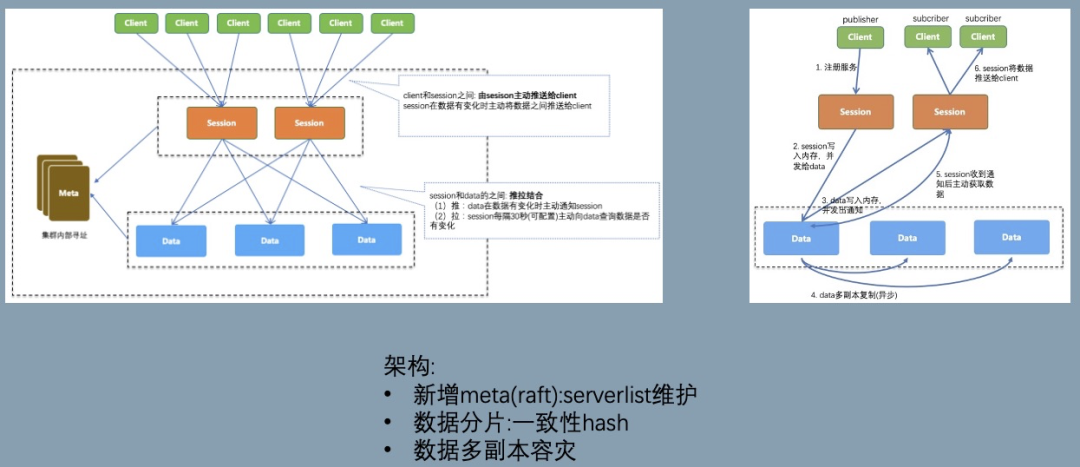

V5：SOFARegistry

前四個版本是 confreg，17 年啓動 V5 項目 SOFARegistry，目標是：

1. 代碼可維護性：confreg 代碼歷史包袱較重

• 少量模塊使用 guice 做依賴管理，但大部分模塊是靜態類交互，不容易分離核心模塊和擴展模塊，不利於產品開源。

• 客戶端與服務端的交互模型嵌套複雜，理解成本極高且對多語言不友好。

2. 運維痛點：引入 Raft 解決 serverlist 的維護問題，整個集羣的運維包括 Raft，通過 operator 來簡化。

3. 魯棒性：在一致性 hash 環增加多節點備份機制_（默認 3 副本）_，2 副本宕機業務無感。

4. 跨集羣服務發現：站內跨集羣服務發現額外需要 antvip 支撐，希望可以統一 2 套設施的能力，同時商業化場景也有跨機房數據同步的需求。

這些目標部分實現了，部分實現的還不夠好，例如運維痛點還殘留一部分，跨集羣服務發現在面對主站的大規模數據下穩定性挑戰很大。

V6：SOFARegistry 6.0

2020 年 11 月，SOFARegistry 總結和吸收內部 / 商業化打磨的經驗，同時爲了應對未來的挑戰，啓動了 6.0 版本大規模重構計劃。

歷時 10 個月，完成新版本的開發和升級工作，同時鋪開了應用級服務發現。

PART. 2

挑 戰

當下面臨的問題

集羣規模的挑戰

• 數據增長：隨着業務的發展，業務的實例數在不斷增長，pub/sub 的數量也相應增長。以其中一個集羣爲例，2019 年的數據爲基準數據，在 2020 年 pub 接近千萬級。

下圖是該集羣歷年雙十一時的數據對比和切換應用級的優化效果。相比 2019 年雙十一，2021 年雙十一接口級的 pub 增長 200%，sub 增長 80%。

• 故障爆炸半徑增長：集羣接入的實例越多，故障影響的業務和實例數也就越多，保障業務的穩定是最基礎也是優先級最高的要求。

• 考驗橫向擴展能力：集羣達到一定的規模後，是否還具備繼續橫向擴展的能力，需要集羣具備良好的橫向擴展能力，從 10 擴到 100 和從 100 擴到 500 是不一樣的難度。

• HA 能力：集羣實例數多了後，面臨的節點總體的硬件故障率也相應增高，各種機器故障集羣是否能快速恢復？有運維經驗的同學都知道，運維一個小集羣和運維一個大集羣面臨的困難簡直是指數級增長。

• 推送性能：大多數服務發現的產品都選擇了數據的最終一致性，但是這個最終在不同集羣的規模下到底是多久？相關的產品其實都沒有給出明確的數據。

但是實際上，我們認爲這個指標是服務發現產品的核心指標。這個時長對調用有影響：新加的地址沒有流量；刪除的地址沒有及時摘除等。螞蟻集團的 PaaS 對註冊中心的推送時延是有 SLO 約束的：如果變更推送列表延時超過約定值，業務端的地址列表就是錯誤的。我們歷史上也曾發生過因推送不及時導致的故障。

業務實例規模增加的同時也帶來推送的性能壓力：發佈端 pub 下面的實例數增加；訂閱端業務實例數增加；一個簡單的估算，pub/sub 增長 2 倍，推送的數據量是 2*2，增長 4 倍，是一個乘積的關係。同時推送的性能也決定了同一時間可以支持的最大運維業務實例數，例如應急場景下，業務大規模重啓。如果這個是瓶頸，就會影響故障的恢復時間。

集羣規模可以認爲是最有挑戰性的，核心的架構決定了它的上限，確定後改造成本非常高。而且往往等到發現瓶頸的時候已經是兵臨城下了，我們要選擇能拉高產品技術天花板的架構。

運維的挑戰

SOFARegistry 立項時的一個主要目標是具備比 confreg 更好的運維能力：引入 meta 角色，通過 Raft 選舉和存儲元信息，提供集羣的控制面能力。但是事實證明，我們還是低估了可運維的重要性，正如魯迅先生說：【程序員的工作只有兩件事情，一件是運維，另一件還是運維】。

三年前的目標放到今天已經嚴重滯後了。

• 集羣數增長：螞蟻集團內部的業務是分站點部署的_（簡單理解爲每個站點是一塊相對比較獨立的業務，需要不同級別的隔離）_，同時一個站點需要部署多套集羣：容災需要分機房部署；開發需要分多環境。部署站點的數目增長超出我們的想像。現在已經達到數百個集羣了，還在迅速增長中，增長速度參考最近幾年美聯儲的貨幣供應量增長速度。以前認爲有些運維工作可以苟且，人肉頂一下，集羣數增長後，苟且次數太多了，擠佔了開發 / 運維同學的精力，完全沒資源去規劃詩和遠方。

- 業務打擾：業務的運維是全天候 7*24 的，容量自適應 / 自愈 / MOSN 每月一版本把全站應用犁一遍等等。下圖是每分鐘運維的機器批數，可以看到，就算是週末和深夜，運維任務也是不斷的。

螞蟻集團的同學對註冊中心的運維公告應該是比較熟悉和痛恨的。因爲業務的敏感性，註冊中心之前一直是停機發布和運維，這個時候需要鎖定全站的發佈 / 重啓動作。爲了儘量少影響業務，註冊中心相關的同學只能獻祭一頭黑髮，在深夜低峯期做相關的操作。即使這樣，仍然沒辦法做到對業務零打擾。

雲原生時代 naming 的挑戰

雲原生的技術時代下，可以觀察到一些趨勢：

• 微服務 / FaaS 的推廣導致輕型應用增多：實例數增多，需要能支撐更大的業務規模

• 應用實例的生命週期更短：FaaS 按需使用，autoscale 容量自適應等手段導致實例的漲潮退潮更頻繁，註冊中心的性能主要體現在實例變更的響應速度上

• 多語言支持：在過去，螞蟻集團主要的開發體系是 Java，非 Java 語言對接基礎設施都是二等公民，隨着 AI 和創新性業務的需求，非 Java 體系的場景越來越多。如果按照每種語言一個 SDK，維護成本會是個噩夢，當然 sidecar_（MOSN）_是個解法，但是自身是否能支持低侵入性的接入方式，甚至 sdk-free 的能力？

• 服務路由：在過去絕大部分的場景都可以認爲 endpoint 是平等的，註冊中心只提供通信的地址列表是可以滿足需求的。在 Mesh 的精確路由場景裏面，pilot 除了提供 eds_（地址列表）_也同時提供 rds_（routing）_，註冊中心需豐富自身的能力。

• K8s：K8s 當前已經成爲事實上的分佈式操作系統，K8s-service 如何和註冊中心打通？更進一步，是否能解決 K8s-service 跨 multi-cluster 的問題？

「總結」

綜上，除了腳踏實地，解決當下的問題，還需要仰望星空。具備解決雲原生趨勢下的 naming 挑戰的可能性，也是 V6 重構的主要目標。

PART. 3

SOFARegistry 6.0：面向效能

SOFARegistry 6.0 不只是一個註冊中心引擎，需要和周邊的設施配合，提升開發、運維、應急的效能，解決以下的問題。（紅色模塊是比較有挑戰性的領域）

SOFARegistry 6.0 相關的工作包括：

架構優化

架構的改造思路：在保留 V5 的存儲分片架構的同時，重點的目標是優化元信息 meta 一致性和確保推送正確的數據。

元信息 meta 一致性

V5 在 meta 角色中引入 Raft 的強一致性進行選舉 leader 和存放元信息，其中元信息包括節點列表和配置信息。數據的分片通過獲取 meta 的節點列表做一致性 hash，這裏面存在兩個問題：

• Raft/operator 運維複雜

  （1）定製運維流程：需要支持 change peer 等編排。在螞蟻集團，特化的運維流程成本較高，同時也不利於輸出。

  （2）實現一個生產健壯的 operator 成本非常高，包括接入變更管控 operator 自身的變更三板斧等。

  （3）對於網絡 / 磁盤的可用性比較敏感。在輸出的場景，會面臨比較惡劣的硬件情況，排查成本較高。

• 脆弱的強一致性

meta 信息的使用建立在滿足強一致性的情況下，如果出現網絡問題，例如有 session 網絡分區連不上 meta，錯誤的路由表會導致數據分裂。需要機制確保：即使 meta 信息不一致也能在短時間內維持數據的正確性，留有應急的緩衝時間。

推送正確的數據

當 data 節點大規模運維時，節點列表劇烈變化導致數據不斷遷移，推送出去的數據存在完整性 / 正確性的風險。V5 通過引 3 副本來避免這種情況，只要有一個副本可用，數據就是正確的，但是該限制對運維流程負擔很大，我們要確保每次操作少於兩個副本或者挑選出滿足約束的運維序列。
對於 V5 及之前的版本，運維操作是比較粗糙的，一刀切做停機發布，通過鎖 PaaS 禁止業務變更，等 data 節點穩定後，再打開推送能力來確保避免推送錯誤數據的風險。
此外，預期的運維工作可以這樣做，但是對於突發的多 data 節點宕機，這個風險仍然是存在的。
我們需要有機制確保：data 節點列表變化導致數據遷移時，容忍接受額外的輕微推送時延，確保推送數據正確。

「成果」

• meta 存儲 / 選舉 組件插件化，站內去 Raft，使用 db 做 leader 選舉和存儲配置信息，降低運維成本。

• 數據使用固定 slot 分片，meta 提供調度能力，slot 的調度信息通過 slotTable 保存，session/data 節點可容忍該信息的弱一致性，提升魯棒性。

• 多副本調度減少 data 節點變動時數據遷移的開銷，當前線上的數據量 follower 升級 leader 大概 200ms (follower 持有絕大部分的數據)，直接分配 leader 數據同步耗時 2s-5s。

• 優化數據通信 / 複製鏈路，提升性能和擴展能力。

• 大規模運維不需要深夜鎖 PaaS，減少對業務打擾和保住運維人員頭髮，提升幸福感。

數據鏈路和 slot 調度：

• slot 分片參考 Redis Cluster 的做法，採用虛擬哈希槽分區，所有的 dataId 根據哈希函數映射到 0 ~ N 整數槽內。

• meta 的 leader 節點，通過心跳感知存活的 data 節點列表，儘可能均勻的把 slot 的多副本分配給 data 節點，相關的映射關係保存在 slotTable，有變更後主動通知給 session/data。

• session/data 同時通過心跳獲取最新的 slotTable，避免 meta 通知失效的風險。

• slot 在 data 節點上有狀態機 Migrating -> Accept -> Moved。遷移時確保 slot 的數據是最新的才進入 Accept 狀態，纔可以用於推送，確保推送數據的完整性。

data 節點變動的數據遷移：

對一個接入 10w+ client 的集羣進行推送能力壓測，分鐘級 12M 的推送量，推送延遲 p999 可以保持在 8s 以下。session cpu20%，data cpu10%，物理資源水位較低，還有較大的推送 buffer。

同時我們也在線上驗證橫向擴展能力，集羣嘗試最大擴容到 session370，data60，meta*3 ；meta 因爲要處理所有的節點心跳，CPU 達到 50%，需要 8C 垂直擴容或者進一步優化心跳開銷。按照一個 data 節點的安全水位支撐 200w pub，一個 pub 大概 1.5K 開銷，考慮容忍 data 節點宕機 1/3 仍然有服務能力，需要保留 pub 上漲的 buffer，該集羣可支撐 1.2 億的 pub，如果配置雙副本則可支撐 6kw 的 pub。

應用級服務發現

註冊中心對 pub 的格式保留很強的靈活性，部分 RPC 框架實現 RPC 服務發現時，採用一個接口一個 pub 的映射方式，SOFA/HSF/Dubbo2 都是採用這種模式，這種模型比較自然，但是會導致 pub/sub 和推送量膨脹非常厲害。

Dubbo3 提出了應用級服務發現和相關原理【1】。在實現上，SOFARegistry 6.0 參考了 Dubbo3，採用在 session 端集成服務的元數據中心模塊的方案，同時在兼容性上做了一些適配。

「應用級服務 pub 數據拆分」

「兼容性」

應用級服務發現的一個難點是如何低成本的兼容接口級 / 應用級，雖然最後大部分的應用都能升級到應用級，升級過程中會面臨以下問題：

• 應用數多，同時各個應用升級到應用級的時間點差距比較大

• 部分應用無法升級，例如一些遠古應用

我們採用以應用級服務爲主，同時兼容接口級的解決方案：

在升級時同時存在新舊版本的兩個 SOFARegistry，不同版本的 SOFARegistry 對應到不同的域名。升級後的應用端_（圖中的 MOSN）_採用雙訂閱雙發佈的方式逐步灰度切換，確保切換過程中，沒有升級接入 MOSN 或者沒有打開開關的應用不受影響。

在完成絕大多數應用的應用級遷移後，升級後的應用都已經到了 SOFARegistry 6.0 版本的註冊中心上，但仍然存在少量應用因爲沒有接入 MOSN，這些餘留的 old app 也通過域名切換到 SOFARegistry 6.0，繼續以接口級訂閱發佈和註冊中心交互。爲了確保已升級的和沒升級的應用能夠互相訂閱，做了一些支持：

• 提供應用級 Publisher 轉接到口級 Publisher 的能力：接口級訂閱端是無法直接訂閱應用級發佈數據的，針對接口級訂閱按需從 AppPublisher 轉換出 InterfacePublisher，沒有接入 MOSN 的應用可以順利的訂閱到這部分數據，因爲只有少量應用沒有接入 MOSN，需要轉化的應用級 Publisher 很少。

• 應用級訂閱端在訂閱的時候額外發起一個接口級的訂閱，用於訂閱沒有接入升級的應用發佈數據。由於這部分應用非常少，實際絕大多數的服務級訂閱都不會有推送任務，因此對推送不會造成壓力。

「效果」

上圖是一個集羣切換應用級後的效果，其中切換後剩餘部分接口級 pub 是爲了兼容轉換出來的數據，接口級 sub 沒減少也是爲了兼容接口級發佈。如果不考慮兼容性，pub 數據減少高達 97%。極大的減輕了數據規模的對集羣的壓力。

SOFARegistryChaos：自動化測試

註冊中心的最終一致性的模型一直是個測試難題：

• 最終是多久？

• 達到最終前有沒有推送錯誤的數據

• 達到最終前有沒有推送少數據

• 集羣發生故障 / 數據遷移時對數據的正確性和時延的影響

• client 端頻繁按照各種順序調用 API 的影響

• client 端頻繁連接斷連的影響

針對該系列問題，我們開發了 SOFARegistryChaos，特別針對最終一致性提供完備的測試能力，除此還提供功能 / 性能 / 大規模壓測 / 混沌測試等能力。同時，通過插件化的機制，也支持接入測試其他服務發現產品的能力，基於 K8s 的部署能力，能讓我們快速的部署測試組件。

具備以上的能力後，不單可以測試自身的產品能力，例如還可以快速的測試 zookeeper 在服務發現方面的相關性能來做產品比較。

測試觀測性

提供的關鍵數據的觀測能力，通過 metrics 透出，對接 Prometheus 即可提供可視化能力：

• 推送時延

• 設定時間內的最終一致性檢測

• 發生故障注入的時間點

• 最終一致期間推送數據的完整性
  該能力的測試是一個比較有意思的創新點，通過固化一部分的 client 和對應的 pub，校驗每次其他各種變更導致的推送數據，這部分數據都必須是要完整和正確的。

• 推送次數

• 推送數據體積

失敗 case 的排查

測試場景中，client 操作時序和故障注入都是隨機編排的，我們在 SOFARegistryChaos master 端記錄和收集了所有的操作命令時序。當 case 失敗時，可通過失敗的數據明細和各個 client 的 API 調用情況來快速定位問題。

例如下圖的失敗 case 顯示在某個 Node 上的訂閱者對某個 dataId 的訂閱數據沒通過校驗，預期是應該要推空， 但是推送了一條數據下來。同時顯示了該 dataId 所有相關的 publisher 在測試期間的相關操作軌跡。

黑盒探測

大家是否經歷過類似的 case：

• 突然被業務告知系統出現問題，一臉懵的我：系統沒異常啊

• 發現系統出現故障時，實際已經對業務造成了嚴重影響

註冊中心因爲本身的特性，對業務的影響往往是滯後的，例如 2K 個 IP 只推送了 1K 個，這種錯誤不會導致業務馬上感知到異常。但是實際本身已經出問題了。對於註冊中心，更需要有提前發現治末病的能力。

這裏我們引入黑盒探測的方式：模擬廣義上的用戶行爲，探測鏈路是否正常。
SOFARegistryChaos 實際上就可以作爲一個註冊中心的用戶，並且是加強版的，提供端到端的告警能力。

我們把 SOFARegistryChaos 部署到線上，開啓小流量作爲一個監控項。當註冊中心異常但還沒對業務造成可感知的影響時，我們有機會及時介入，減少風險事件升級成大故障的風險。

磨刀不誤砍柴工

通過 SOFARegistryChaos，核心能力的驗證效率極大提升，質量得到保障的同時，開發同學寫代碼也輕鬆了許多。從 7 月份到 10 月中的 3 個半月時間裏，我們迭代併發布了 5 個版本，接近 3 周 1 個版本。這個開發效率在以前是不敢想象的，同時也獲得完善的端到端告警能力。

運維自動化

nightly build

雖然我們集羣數目非常多，但是因爲是區分了多環境，部分環境對於穩定性的要求相對生產流量要求稍微低一些，例如灰度以下的環境。這些環境的集羣是否可以在新版本保證質量的情況下，快速低成本的 apply 。結合 SOFARegistryChaos，我們和質量 / SRE 的同學正在建設 nightly build 設施。

SOFARegistryChaos 作爲變更門禁，新版本自動化的部署，接受 SOFARegistryChaos 的測試通過後，自動化部署到灰度以下的集羣，僅在生產發佈時候人工介入。

通過 nightly build，極大的減輕非生產環境的發佈成本，同時新版本能儘早接受業務流量的檢驗。

故障演練

雖然我們做了大量的質量相關的工作，但是在線上面對各種故障時究竟表現如何？是騾子還是馬，還是要拉出來溜一溜。

我們和 SRE 的同學在線上會定期做故障容災演練，包括但不限於網絡故障；大規模機器宕機等。另外演練不能是一錘子買賣的事情，沒有保鮮的容災能力其實等於 0。在仿真 / 灰度集羣，進行容災常態化，演練 - 迭代循環。

定位診斷

故障容災演練常態化後，如何快速的定位到故障源成了擺在桌子上的一個問題，否則每次演練都雞飛狗跳的，效率太低了。
SOFARegistry 各個節點做了大量的可觀測性的改進，提供豐富的可觀測能力，SRE 的診斷系統通過相關數據做實時診斷，例如這個 case 裏就是一個 session 節點故障導致 SLO 破線。有了定位能力後，自愈系統也可以發揮作用，例如某個 session 節點被診斷出網絡故障，自愈系統可以觸發故障節點的自動化替換。

目前，我們的容災演練應急絕大部分 case 已經不需要人肉介入，也只有這樣低成本的演練才能常態化。

「收益」

通過不斷的演練暴露問題和快速迭代修復，SOFARegistry 的穩定性逐步提升。

「總結」

SOFARegistry 6.0 除了自身的優化，在測試 / 運維 / 應急方面做了大量的工作，目標是提升研發 / 質量 / 運維人員的效能，讓相關同學擺脫低效的人肉工作，提升幸福感。

PART. 4

開源：一個人可以走得很快，但一羣人可以走的更遠

SOFARegistry 是一個開源項目，也是開源社區 SOFAStack 重要的一環，我們希望用社區的力量推動 SOFARegistry 的前進，而不是隻有螞蟻集團的工程師去開發。

在過去一年，SOFARegistry 因爲重心在 6.0 重構上，社區幾乎處於停滯狀態，這個是我們做得不夠好的地方。

我們制定了未來半年的社區計劃，在 12 月份會基於內部版本開源 6.0，開源的代碼包含內部版本的所有核心能力，唯一區別是內部版本多了對 confreg-client 的兼容性支持。

另外從 6.1 後，我們希望後繼的方案設計 / 討論也是基於社區來開展，整個研發進程更透明和開放。

PART. 5

我們仍在路上

2021 年是 SOFARegistry 審視過去，全面夯實基礎，提升效能的一年。

當然，我們當前還仍然處在初級階段，前面還有很長的路要走。例如今年雙十一的規模面臨一系列非常棘手的問題：

• 一個集羣內單應用實例數過多_（熱點應用單集羣高達 7K 個實例）_導致業務端收到地址推送時 CPU/memory 開銷過大。

• 全地址列表推送，導致的連接數過多等。

還有其他的挑戰：

• 增量推送，減少推送數據量和 client 端的資源開銷

• 統一服務發現，支持跨集羣

• 適應雲原生下的新趨勢

• 社區的運營

• 產品易用性

「參 考」

【1】Dubbo3 提出了應用級服務發現和相關原理： https://dubbo.apache.org/zh/blog/2021/06/02/dubbo3-%E5%BA%94%E7%94%A8%E7%BA%A7%E6%9C%8D%E5%8A%A1%E5%8F%91%E7%8E%B0/
