從 Linux 源碼看 Socket-TCP- 的 accept
前言
筆者一直覺得如果能知道從應用到框架再到操作系統的每一處代碼，是一件 Exciting 的事情。今天筆者就從 Linux 源碼的角度看下 Server 端的 Socket 在進行 Accept 的時候到底做了哪些事情 (基於 Linux 3.10 內核)。
一個最簡單的 Server 端例子

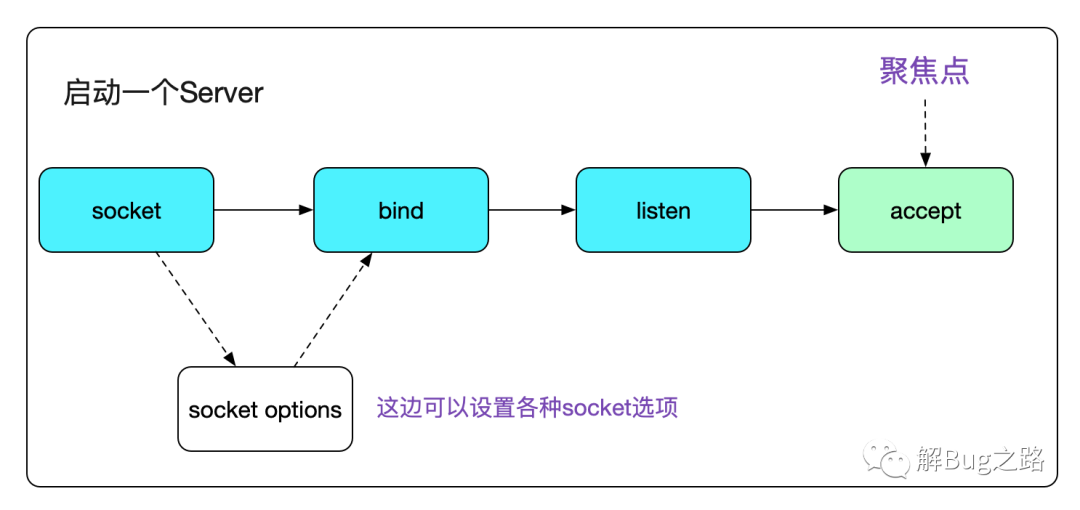

衆所周知，一個 Server 端 Socket 的建立，需要 socket、bind、listen、accept 四個步驟。
今天，筆者就聚焦於 accept。
代碼如下:
void start_server(){
// server fd
int sockfd_server;
// accept fd
int sockfd;
int call_err;
struct sockaddr_in sock_addr;
......
call_err=bind(sockfd_server,(struct sockaddr*)(&sock_addr),sizeof(sock_addr));
......
call_err=listen(sockfd_server,MAX_BACK_LOG);
......
while(1){
struct sockaddr_in* s_addr_client = mem_alloc(sizeof(struct sockaddr_in));
int client_length = sizeof(*s_addr_client);
// 這邊就是我們今天的聚焦點accept
sockfd = accept(sockfd_server,(struct sockaddr_ *)(s_addr_client),(socklen_t *)&(client_length));
if(sockfd == -1){
printf("Accept error!\n");
continue;
}
process_connection(sockfd,(struct sockaddr_in*)(&s_addr_client));
}

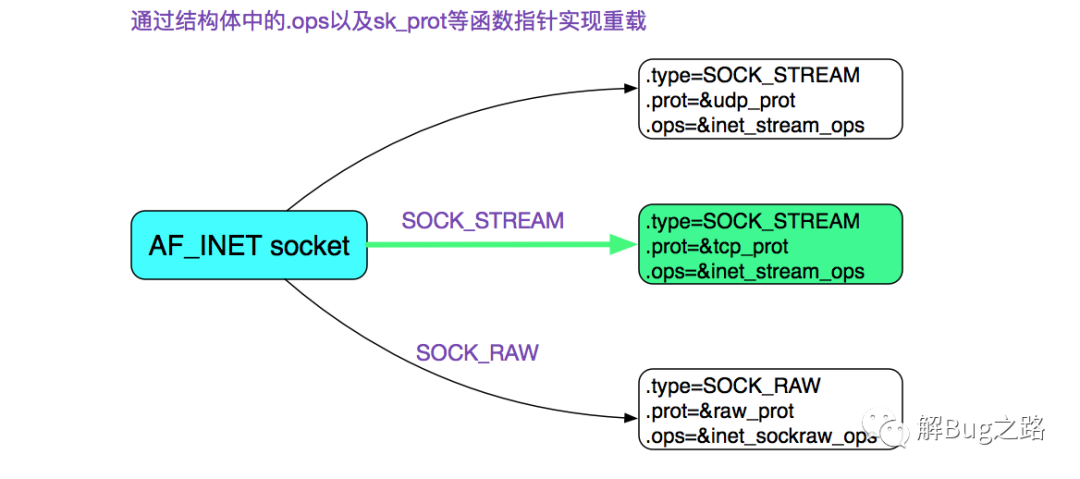

}首先我們通過 socket 系統調用創建了一個 Socket，其中指定了 SOCK_STREAM, 而且最後一個參數爲 0，也就是建立了一個通常所有的 TCP Socket。在這裏，我們直接給出 TCP Socket 所對應的 ops 也就是操作函數。
accept 系統調用
好了，我們直接進入 accept 系統調用吧。
#include <sys/socket.h>
// 成功，返回代表新連接的描述符，錯誤返回-1,同時錯誤碼設置在errno
int accept(int sockfd,struct sockaddr* addr,socklen_t *addrlen);
// 注意,實際上Linux還有個accept擴展accept4:
// 額外添加的flags參數可以爲新連接描述符設置O_NONBLOCK|O_CLOEXEC(執行exec後關閉)這兩個標記
int accept4(int sockfd, struct sockaddr *addr,socklen_t *addrlen, int flags);注意，這邊的 accept 調用是被 glibc 用 SYSCALL_CANCEL 包了一層，其將返回值修正爲只有 0 和 - 1 這兩個選擇，同時將錯誤碼的絕對值設置在 errno 內。由於 glibc 對於系統調用的封裝過於複雜，就不在這裏細講了。如果要尋找具體的邏輯，用
// 注意accept和(之間要有空格，不然搜索不到
accept (int在整個 glibc 代碼中搜索即可。
理解 accept 的關鍵點是，它會創建一個新的 Socket, 這個新的 Socket 來與對端運行 connect() 的對等 Socket 進行連接，如下圖所示:
接下來，我們就進入 Linux 內核源碼棧吧
accept
|->SYSCALL_CANCEL(accept......)
......
|->SYSCALL_DEFINE3(accept
// 最終調用了sys_accept4
|->sys_accept4
/* 檢測監聽描述符fd是否存在，不存在，返回-BADF
|->sockfd_lookup_light
|->sock_alloc /*新建Socket*/
|->get_unused_fd_flags /*獲取一個未用的fd*/
|->sock->ops->accept(sock...) /*調用核心*/上述流程如下面所示:
由此得知，核心函數在 sock->ops->accept 上，由於我們關注的是 TCP, 那麼其實現即爲
inet_stream_ops->accept 也即 inet_accept，再次跟蹤下調用棧:
sock->ops->accept
|->inet_steam_ops->accept(inet_accept)
/* 由一開始的sock圖可知sk_prot=tcp_prot
|->sk1->sk_prot->accept
|->inet_csk_accept好了，穿過了層層包裝，終於到具體邏輯部分了。上代碼:
struct sock *inet_csk_accept(struct sock *sk, int flags, int *err)
{
struct inet_connection_sock *icsk = inet_csk(sk);
/* 獲取當前監聽sock的accept隊列*/
struct request_sock_queue *queue = &icsk->icsk_accept_queue;
......
/* 如果監聽Socket狀態非TCP_LISEN,返回錯誤 */
if (sk->sk_state != TCP_LISTEN)
goto out_err
/* 如果當前accept隊列爲空 */
if (reqsk_queue_empty(queue)) {
long timeo = sock_rcvtimeo(sk, flags & O_NONBLOCK);
/* 如果是非阻塞模式，直接返回-EAGAIN */
error = -EAGAIN;
if (!timeo)
goto out_err;
/* 如果是阻塞模式，切超時時間不爲0,則等待新連接進入隊列 */
error = inet_csk_wait_for_connect(sk, timeo);
if (error)
goto out_err;
}
/* 到這裏accept queue不爲空,從queue中獲取一個連接 */
req = reqsk_queue_remove(queue);
newsk = req->sk;
/* fastopen 判斷邏輯 */
......
/* 返回新的sock,也就是accept派生出的和client端對等的那個sock */
return newsk
}上面流程如下圖所示:
我們關注下 inet_csk_wait_for_connect, 即 accept 的超時邏輯:
static int inet_csk_wait_for_connect(struct sock *sk, long timeo)
{
for (;;) {
/* 通過增加EXCLUSIVE標誌使得在BIO中調用accept中不會產生驚羣效應 */
prepare_to_wait_exclusive(sk_sleep(sk), &wait,
TASK_INTERRUPTIBLE);
if (reqsk_queue_empty(&icsk->icsk_accept_queue))
timeo = schedule_timeout(timeo);
.......
err = -EAGAIN;
/* 這邊accept超時，返回的是-EAGAIN */
if (!timeo)
break;
}
finish_wait(sk_sleep(sk), &wait);
return err;
}通過 exclusice 標誌使得我們在 BIO 中調用 accept(不用 epoll/select 等) 時，不會驚羣。
由代碼得知在 accept 超時時候返回 (errno) 的是 EAGAIN 而不是 ETIMEOUT。
EPOLL(在 accept 時候)” 驚羣”
由於在 EPOLL LT(水平觸發模式下), 一次 accept 事件，可能會喚醒多個等待在此 listen fd 上的 (epoll_wait) 線程, 而最終可能只有一個能成功的獲取到新連接(newfd), 其它的都是 - EGAIN，也即有一些不必要的線程被喚醒了，做了無用功。關於 epoll 的原理可以看下筆者之前的博客《從 linux 源碼看 epoll》:
https://my.oschina.net/alchemystar/blog/3008840在這裏描述一下原因, 核心就是 epoll_wait 在水平觸發下會在這個 fd 仍有未處理事件的時候重新塞回 ready_list 並在此喚醒另一個等待在 epoll 上的進程！
所以我們看到，雖然 epoll_wait 的時候給自己加了 exclusive 不會在有中斷事件觸發的時候驚羣，但是水平觸發這個機制確也造成了類似” 驚羣” 的現象！
由上面的討論看出，fd1 仍舊有事件是造成額外喚醒的原因，這個也很好理解，畢竟這個事件是另一個線程處理的，那個線程估摸着還沒來得及運行，自然也來不及處理！
我們看下在 accept 事件中，怎麼判定這個 fd(listen sock 的 fd) 還有未處理事件的。
// 通過f_op->poll判定
epi->ffd.file->f_op->poll
|->tcp_poll
/* 如果sock是listen狀態，則由下面函數負責 */
|->inet_csk_listen_poll
/* 通過accept_queue隊列是否爲空判斷監聽sock是否有未處理事件*/
static inline unsigned int inet_csk_listen_poll(const struct sock *sk)
{
return !reqsk_queue_empty(&inet_csk(sk)->icsk_accept_queue) ?
(POLLIN | POLLRDNORM) : 0;
}那麼我們就可以根據邏輯畫出時序圖了。
其實不僅僅是 accept, 要是多線程 epoll_wait 同一個 fd 的 read/write 也是同樣的驚羣，只不過應該不會有人這麼做吧。
正是由於這種” 驚羣” 效應的存在，所以我們經常採用單開一個線程去專門 accept 的形式，例如 reactor 模式即是如此。但是，如果一瞬間有大量連接湧進來，單線程處理還是有瓶頸的, 無法充分利用多核的優勢, 在海量短連接場景下就顯得稍顯無力了。這也是有解決方式的！
採用 so_reuseport 解決驚羣
前面講過，由於我們是在同一個 fd 上多線程去運行 epoll_wait 纔會有此問題，那麼其實我們多開幾個 fd 就解決了。首先想到的方案是，多開幾個端口號，人爲分開監聽 fd，但這個明顯帶來了額外的複雜性。爲了解決這一問題，Linux 提供了 so_reuseport 這個參數，其原理如下圖所示:
多個 fd 監聽同一個端口號，在內核中做負載均衡 (Sharding), 將 accept 的任務分散到不同的線程的不同 Socket 上 (Sharding)，毫無疑問可以利用多核能力，大幅提升連接成功後的 Socket 分發能力。那麼我們的線程模型也可以改爲用多線程 accept 了，如下圖所示:
accept_queue 全連接隊列
在前面的討論中, accept_queue 是 accept 系統調用中的核心成員，那麼這個 accept_queue 是怎麼被填充 (add) 的呢? 如下圖所示:
圖中展示了 client 和 server 在三次交互中，accept_queue(全連接隊列) 和 syn_table 半連接 hash 表的變遷情況。在 accept_queue 被填充後，由用戶線程通過 accept 系統調用從隊列中獲取對應的 fd
值得注意的是，當用戶線程來不及處理的時候，內核會 drop 掉三次握手成功的連接，導致一些詭異的現象，具體可以看筆者另一篇博客《解 Bug 之路 - dubbo 流量上線時的非平滑問題》:
https://my.oschina.net/alchemystar/blog/3098219另外，對於 accept_queue 具體的填充機制以及源碼，可以見筆者另一篇博客的詳細分析
《從 Linux 源碼看 Socket(TCP) 的 listen 及連接隊列》：
https://my.oschina.net/alchemystar/blog/4672630總結
Linux 內核源碼博大精深，每次扎進去探索時候都會廢寢忘食，其間可以看到各種優雅的設計，在此分享出來，希望對讀者有所幫助。歡迎大家關注我公衆號，裏面有各種乾貨，還有大禮包相送哦!
